DEFINIÇÃO

O termo aterramento se refere à terra propriamente dita ou a uma grande massa que se utiliza em seu lugar. Quando falamos que algo está "aterrado", queremos dizer então que, pelo menos, um de seus elementos está propositalmente ligado à terra. Em geral, os sistemas elétricos não precisam estar ligados à terra para funcionarem e, de fato, nem todos os sistemas elétricos são aterrados. Mas, nos sistemas elétricos, quando designamos as tensões, geralmente, elas são referidas à terra. Dessa forma, a terra representa um ponto de referência (ou um ponto de potencial zero) ao qual todas as outras tensões são referidas. De fato, como um equipamento computadorizado se comunica com outros equipamentos, uma tensão de referência "zero" é crítica para a sua operação apropriada. A terra, portanto, é uma boa escolha como ponto de referência zero, uma vez que ela nos circunda em todos os lugares. Quando alguém está de pé em contato com a terra, seu corpo está aproximadamente no potencial da terra. Se a estrutura metálica de uma edificação está aterrada, então todos os seus componentes metálicos estão aproximadamente no potencial de terra.

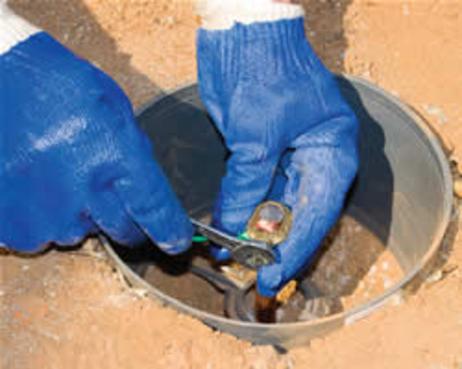

ATERRAMENTO ELÉTRICO

Objetivos do Sistema

Aterrar o sistema, ou seja, ligar intencionalmente um condutor fase ou, o que é mais comum, o neutro à terra, tem por objetivo controlar a tensão em relação à terra dentro de limites previsíveis. Esse aterramento também fornece um caminho para a circulação de corrente que irá permitir a detecção de uma ligação indesejada entre os condutores vivos e a terra. Isso provocará a operação de dispositivos automáticos que removerão a tensão nesses condutores. O controle dessas tensões em relação à terra limita o esforço de tensão na isolação dos condutores, diminui as interferências eletromagnéticas e permite a redução dos perigos de choque para as pessoas que poderiam entrar em contato com os condutores vivos.

Preferência por Sistemas Aterrados

O primeiro objetivo do aterramento dos sistemas elétricos é proteger as pessoas e o patrimônio contra uma falta (curto-circuito) na instalação. Em termos simples, se uma das três fases de um sistema não aterrado entrar em contato com a terra, intencionalmente ou não, nada acontece. Nenhum disjuntor desliga o circuito, nenhum equipamento pára de funcionar. Os sistemas não aterrados foram muito populares nas instalações industriais na primeira metade do século 20, precisamente porque as cargas acionadas por motores, que eram muito comuns na época, não parariam simplesmente por causa de um curto-circuito fase-terra. No entanto, uma consequência desse tipo de sistema é que é possível energizar a carcaça metálica de um equipamento com um potencial mais elevado do que o da terra, colocando as pessoas que tocarem o equipamento e um componente aterrado da estrutura simultaneamente, em condições de choque. O segundo objetivo de um sistema de aterramento é oferecer um caminho seguro, controlado e de baixa impedância em direção à terra para as correntes induzidas por descargas atmosféricas.

Funções Básicas dos Sistemas de Aterramento

Podemos resumir as funções de um sistema de aterramento nos seguintes tópicos:

1 - Segurança pessoal

A conexão dos equipamentos elétricos ao sistema de aterramento deve permitir que, caso ocorra uma falha na isolação dos equipamentos, a corrente de falta passe através do condutor de aterramento ao invés de percorrer o corpo de uma pessoa que eventualmente esteja tocando o equipamento.

A - Com aterramento, a corrente praticamente não circula pelo corpo.
B - Sem aterramento, o único caminho é o corpo.

2 - Desligamento automático

O sistema de aterramento deve oferecer um percurso de baixa impedância de retorno para a terra da corrente de falta, permitindo, assim, que haja a operação automática, rápida e segura do sistema de proteção.

3 - Controle de tensões

O aterramento permite um controle das tensões desenvolvidas no solo (passo, toque e transferida) quando um curto-circuito fase-terra retorna pela terra para a fonte próxima ou quando da ocorrência de uma descarga atmosférica no local.

4 - Transitórios

O sistema de aterramento estabiliza a tensão durante transitórios no sistema elétrico provocados por faltas para a terra, chaveamentos, etc, de tal forma que não apareçam sobretensões perigosas durante esses períodos que possam provocar a ruptura da isolação dos equipamentos elétricos.

5 - Cargas estáticas

O aterramento deve escoar cargas estáticas acumuladas em estruturas, suportes e carcaças dos equipamentos em geral.

6 - Equipamentos eletrônicos

Especificamente para os sistemas eletrônicos, o aterramento deve fornecer um plano de referência quieto, sem perturbações, de tal modo que eles possam operar satisfatoriamente tanto em altas quanto em baixas freqüências.


Alguns conceitos importantes sobre aterramento

1 - Tensão de Contato

É a tensão que pode aparecer acidentalmente, quando da falha de isolação, entre duas partes simultaneamente acessíveis.

2 - Tensão de Toque

Se uma pessoa toca um equipamento sujeito a uma tensão de contato, pode ser estabelecida uma tensão entre mãos é pés, chamada de tensão de toque. Em consequência, poderemos ter a passagem de uma corrente elétrica pelo braço, tronco e pernas, cuja duração e intensidade poderão provocar fibrilação cardíaca, queimaduras ou outras lesões graves ao organismo.

3 - Tensão de Passo

Quando uma corrente elétrica é descarregada para o solo, ocorre uma elevação do potencial em torno do eletrodo de aterramento, formando-se um gradiente (distribuição) de queda de tensão, cujo ponto máximo está junto ao eletrodo e o ponto mínimo muito afastado dele. Se uma pessoa estiver em pé em qualquer ponto dentro da região onde há essa distribuição de potencial, entre seus pés haverá uma diferença de potencial, chamada de tensão de passo, a qual é geralmente definida para uma distância entre pés de 1 metro. Consequentemente, poderá haver a circulação de uma corrente através das duas pernas, geralmente de menor valor do que aquele no caso da tensão de toque, porém ainda assim desagradável e que deve ser evitada.

4 - Ruído de Modo Comum

Quando todos os condutores de um sistema de sinal ou de força possuem uma diferença de potencial idêntica em relação a uma referência, essa tensão é chamada de tensão ou sinal de modo comum. Se essa tensão não é desejada, é geralmente chamada de ruído. Essa referência normalmente é a terra ou a carcaça do equipamento, que podem também estar no mesmo potencial. Os equipamentos eletrônicos freqüentemente apresentam uma sensibilidade aguçada em relação aos ruídos de modo comum entre os condutores de alimentação (força) e a terra, que podem afetar tanto os sinais analógicos como os digitais. O ruído de modo comum ocorre quando existe uma diferença de potencial entre o terra ao qual a fonte de energia se refere e o terra ao qual o equipamento se refere. Há sempre um acoplamento resistivo ou capacitivo entre os circuitos internos do equipamento e sua carcaça. A diferença de potencial pode ser criada quando circula uma corrente pelo condutor de proteção ou pela terra, entre a carcaça do equipamento e o aterramento da fonte de alimentação. Pela terra circulam muitas correntes parasitas, causando pequenas diferenças de potencial entre pontos. Essas correntes podem ser de freqüências diferentes da industrial (60 Hz) ou, mesmo se forem de frequência industrial, podem conter harmônicas ou transitórios devidos a chaveamentos, manobras e outros fenômenos. Portanto, se a carcaça do equipamento estiver ligada à terra, qualquer potencial que se estabeleça entre essa ligação e o ponto de aterramento do sistema pode ser acoplado no interior do circuito eletrônico. A carcaça do equipamento pode ser mantida no mesmo potencial do terra do sistema se o condutor de proteção do equipamento for de baixa impedância e não estiver ligado à terra em nenhum ponto, exceto no ponto de aterramento da alimentação, assim chamado de "aterramento de ponto único". A diferença de potencial entre os pontos de aterramento da fonte e do equipamento não deve ser suficiente para causar choques nas pessoas e não deve possibilitar o acoplamento resistivo ou capacitivo em uma intensidade tal que possa criar um ruído indesejado. A ligação do aterramento do equipamento a um eletrodo que seja física e eletricamente separado dos eletrodos de aterramento do sistema elétrico e da estrutura da edificação provocará, inevitavelmente, um ruído de modo comum. A intensidade desse ruído pode ser destrutiva para o equipamento e perigosa para as pessoas, uma vez que uma falta no sistema elétrico pode elevar o potencial do sistema ou da estrutura centenas ou milhares de volts acima da referência de terra.

Potencial de terra

1- Potencial Transferido

O termo potencial de terra transferido refere-se à tensão em relação à terra que surgirá nos condutores em consequência do eletrodo de aterramento do sistema de alimentação estar acima do potencial de terra normal. As maiores tensões transferidas ocorrem geralmente pelas correntes de falta à retornando à fonte via terra. Os potenciais de transferência podem ser diminuidos se a resistência (ou impedância) de terra for reduzida ao menor valor possível. A isolação dos equipamentos de baixa tensão em locais onde há potenciais diferentes em relação à terra pode ser obtida pelo emprego de dispositivos que rejeitam tensões de modo comum, como transformadores de separação ou links em fibras ópticas.

2. Ligação à Terra

O sistema elétrico de uma aeronave em vôo possui um terminal de aterramento, condutores de aterramento, etc., sem, no entanto, haver "terra" no local. Para uma pessoa trabalhando no décimo andar de um edifício que possua a sua estrutura metálica aterrada, qual é o valor do potencial da terra (no nível do solo) não tem o menor significado. Se ela for transportada para o térreo, onde o piso tem contato direto com o solo, então a terra se torna a sua referência mais apropriada para a qual uma tensão de toque ou de passo deve ser referenciada. Dessa forma, o terra de referência a ser utilizado para expressar as intensidades da tensão pode ser, às vezes, a terra mas, em outros casos, pode ser um condutor metálico de aterramento.

Em certas ocasiões, o potencial de terra pode ser muito diferente daquele do condutor de aterramento. Sendo assim, é muito importante que as tensões de toque e passo sejam expressas em relação ao terra de referência mais apropriado.

A terra em si é um condutor elétrico muito ruim, cuja resistividade é da ordem de um bilhão de vezes maior do que a de um condutor de cobre. A resistência de aterramento pode ser imaginada como sendo a soma de várias resistências em série, cada uma relativa a uma camada cilíndrica de terra. Na prática, metade da resistência total de aterramento concentra-se na vizinhança imediata (15cm) do eletrodo de aterramento. Imagine uma resistência de aterramento de 25 e uma corrente de 1000A fluindo por ela. Temos então, entre o ponto de injeção da corrente no solo e 15cm dela uma diferença de potencial de 12500V (25 /2 x 1000A). Uma pessoa em pé nessa região, estará submetida a essa tensão de passo. A colocação de uma malha metálica aterrada nessa região, à qual estejam ligadas todas as carcaças metálicas, assegurará uma equipotencialidade e afastará a possibilidade da ocorrência de uma tensão de passo (ou de toque) perigosa. O objetivo mais amplo de um sistema de aterramento é o de se obter, o mais possível, uma condição de diferença de potencial zero (chamada de equipotencialidade) entre os condutores de proteção dos equipamentos, as carcaças dos equipamentos, os condutos metálicos e todas as demais massas condutoras da edificação, incluindo as suas ferragens estruturais e tubulações metálicas. Para qualquer pessoa dentro da edificação, mesmo se houver um aumento do potencial dos elementos mencionados em relação ao potencial de terra, não haverá o risco de choque elétrico, uma vez que todos os elementos estarão referidos ao mesmo potencial. Os condutores de aterramento devem ser instalados próximos aos condutores vivos dos circuitos e não devem ser percorridos por correntes de carga normais da instalação. Com isso, eles irão manter a diferença de potencial zero desejada entre os diversos equipamentos. Apenas quando da ocorrência de uma falta é que irá circular uma corrente pelos condutores de aterramento, ocasião em que serão observadas diferenças de potencial no sistema.
